分譲マンションの洗面所についている三菱VD-10ZS3の換気扇交換をご依頼いただき作業を進めると次々と出る障害に遭遇した難儀な工事内容です。

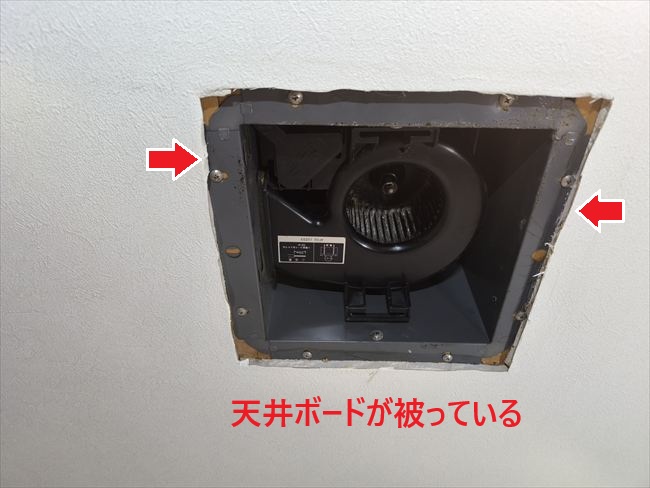

最初の関門は換気扇本体直角の折り返し(ツバ)先端部分に天井ボードが数ミリ所々被りがあり引っかかって本体が引き下げれない状態になっていました。
おそらく換気扇を取付けてから天井ボードを貼る先行取付けされていたのを本体取付ビスが現れるように後からボード四方を切断したと思いますが正確に切り取られていません。
換気扇に被っているボードを数ミリ切り取るのにカッターナイフでは石膏が砕けてバラけてしまいます。こういった場合は充電工具を使って慎重に切り取る作業が追加になります。
やっと換気扇本体を取外したのも束の間。。。ダクト接続周囲のアルミテープを剥がしたのにどうあがいても外れず点検口から確認したところVP管にガッチリ接着材が塗布されておりこれでは動くわけがありません。
ダクト接続口を外さないことには本体交換できないため障害だらけの狭い天井裏でVP管を切断してアルミダクトを接続しダクト接続口を取付けました。
点検口が設けられていたので何とかなりましたが、なければかなり厄介な作業になったのでないかと思います。
難関続きの作業になりましたが、無事に換気扇交換できて一安心です。
エコサポートにご依頼下さり誠にありがとうございました。
施工地域：大阪市東淀川区井高野 F様邸【分譲マンション】
工事内容：洗面所埋込換気扇及びダクト接続交換工事
故障品番：三菱 VD-10ZS3（埋込寸法215mm角・適合パイプΦ100mm）
交換機種：三菱 VD-10ZSJ14 商品定価￥27,100円(税抜)
（埋込寸法215mm角・適合パイプΦ100mm）
角材に止めてある数カ所のビスを外すと通常だと換気扇本体が下に抜けて取り外せます。しかしビスを固定している直角の折り返し(ツバ)先端部分に天井ボードが数ミリ所々被り本体が抜けないので一部切断しますが、ボード数ミリ切断するのはひじょう難しい作業になります。

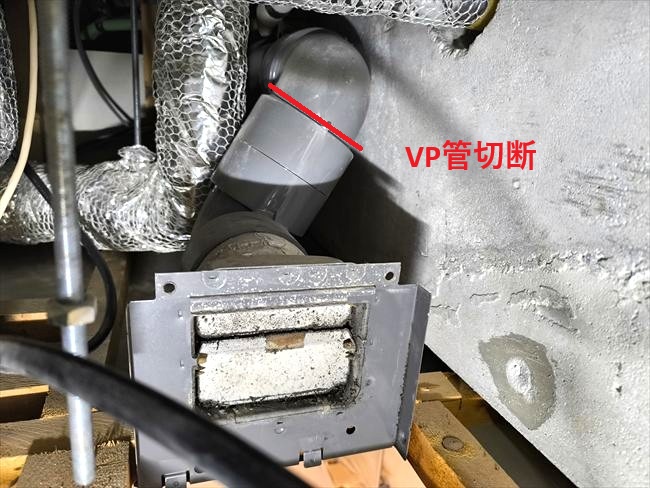

換気扇本体を取外したのも束の間。。。今度はダクト接続口がどうあがいても下からでは取り外せません。点検口から覗いてみるとダクト接続口とVEパイプがガチガチに固定させていて外れずVEパイプを切断して切り離すことにしました。点検口がなければかなり厄介なことになっていたと思います。

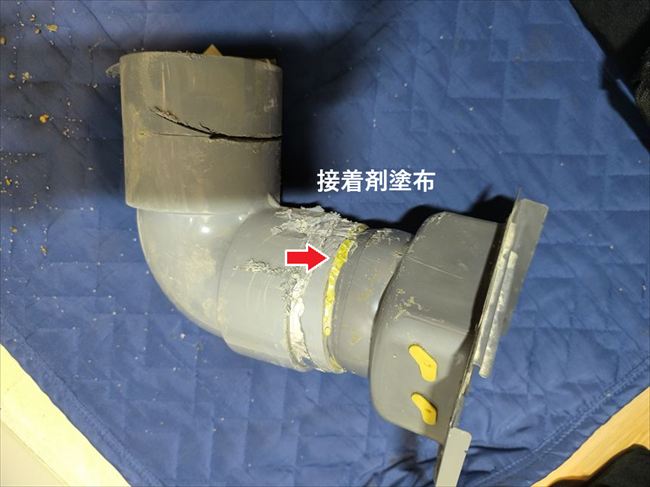

外れないのが当り前でダクト接続口とVEパイプが強力に接着されていました。換気扇交換できないような工事をなぜしたのか理解出来ません。。。

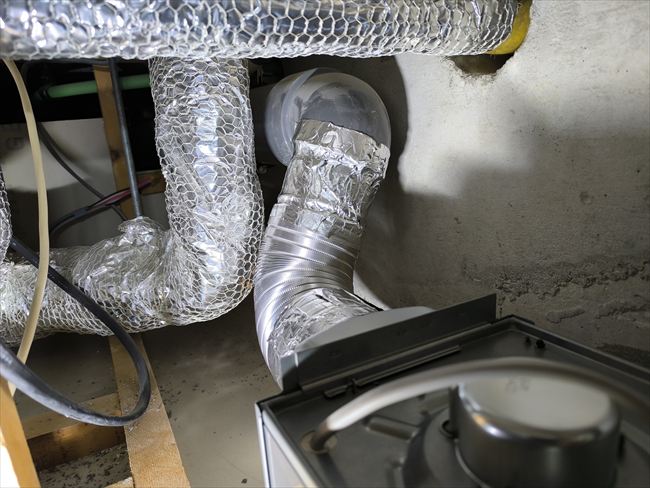

VEパイプ切断箇所にアルミダクトを接続して換気扇本体をようやく取付けました。画像では簡単そうに見えますが、配管、電線など障害物だらけで充電工具を使うのもやっとの狭さです。

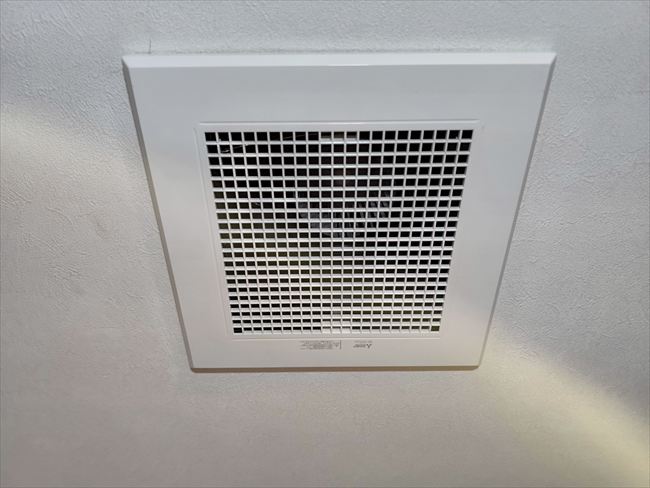

関門と突破してなんとか三菱 VD-10ZSJ14換気扇を取付けました。

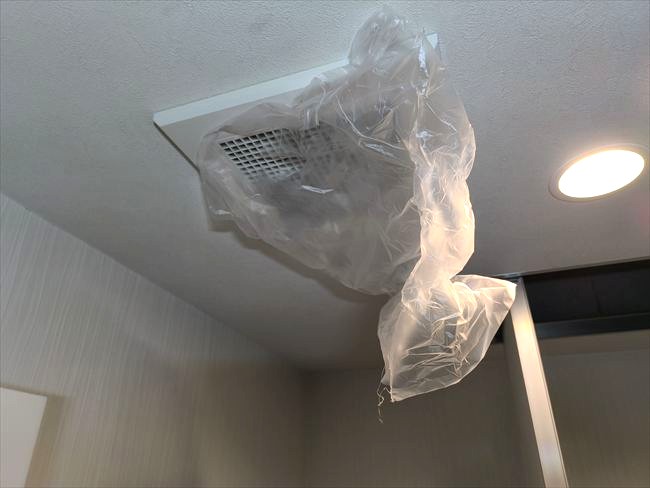

強力な吸込みを確認して完了です。。。
