連棟の古民家和室天井にぶら下がっている黒いコンセントコードを撤去して好みの照明器具を取り付けできるように引掛ローゼットに交換したいとのご相談内容です。
この古民家はオーナー様が賃貸される予定で昭和のレトロな部分をあえて残してプチリノベーションされていましたが、現状のままでは取り付けられる照明も限定されるため今回の作業に至りました。
当時の古いコンセントコードは和室天井に取り付いている磁器製のシーリングローゼットから電源を取っておりその先は碍子引き配線になっています。
1963年くらいまで行われていたであろう平型(VVFケーブル)がない当時の配線方法です。
作業としては和室天井に作業用点検口を開け碍子引き配線されている袋内コードと平型(VVFケーブル)を繋いで引掛ローゼットを取り付ける工事になります。
エコサポートにご依頼下さり誠にありがとうございました。
当店では丁寧な施工で安全安心に『第一種電気工事士』が責任をもって作業を行っておりますので、お気軽にご相談下さい。
施工地域：大阪市生野区林寺 N様邸【連棟住宅】
工事内容：作業点検口開口4箇所 / 引掛ローゼット4箇所取り付け/ 電源電源電線延長接続
ガイシ引き配線でレトロな和室に取り付けられている箇所を現在の引掛ローゼットに交換する作業です。

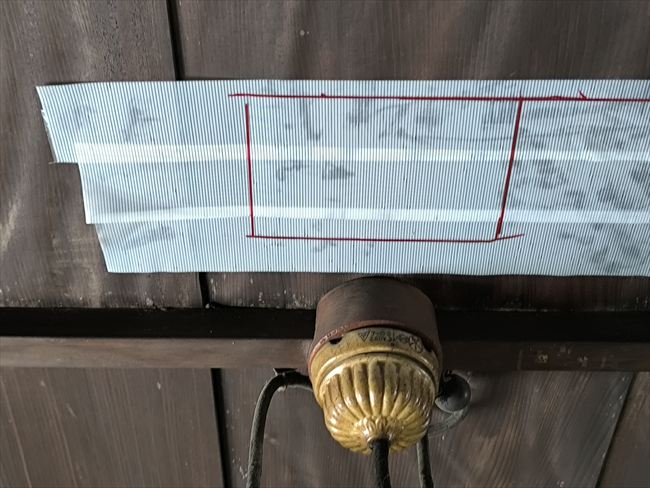

作業スペースの開口を設けるため養生テープを貼り寸法を罫書きます。

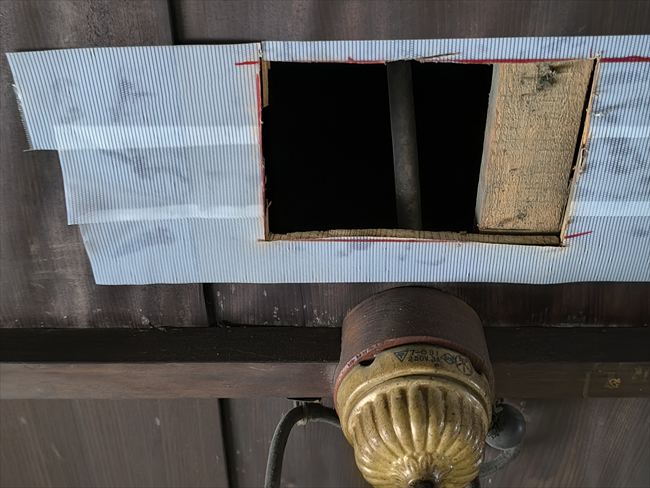

罫書き線に沿って天井材を切断しますが、積もり積もったホコリが雪崩のように降り注いで顔が真っ黒になります。掃除も含めてこの作業が一番手間がかかります。

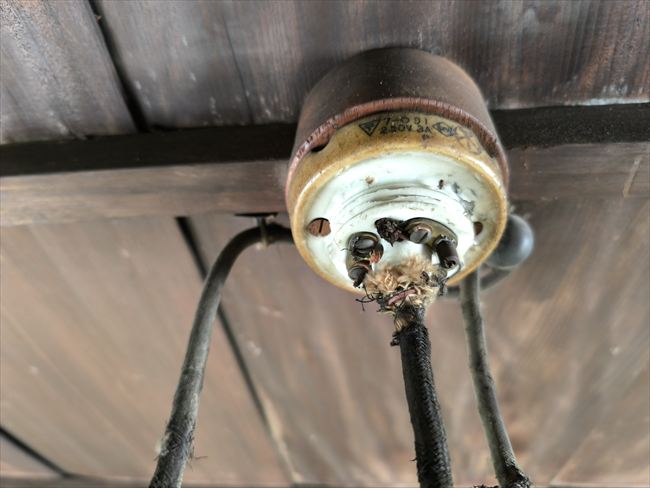

磁器製のシーリングローゼットにコンセント照明電源コードがこのように接続してあります。

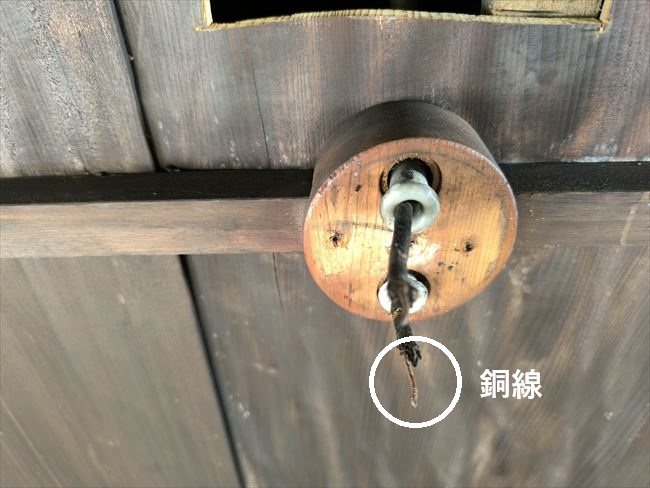

電線を三分五寸碍子管に通して入線しています。一般的に使っている平型電線のVVFと比べるとよく持ちこたえてるなぁ～と思うほどの細い銅線です。

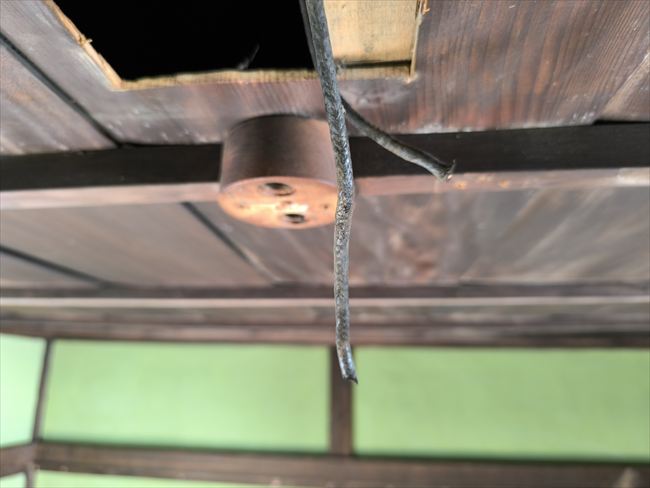

袋内コードを引き出して平型電線(VVF)と接続する準備をします。色分けがないので接地側(－)と非接地側(+)ラインを検電して間違わないようにマーキングします。

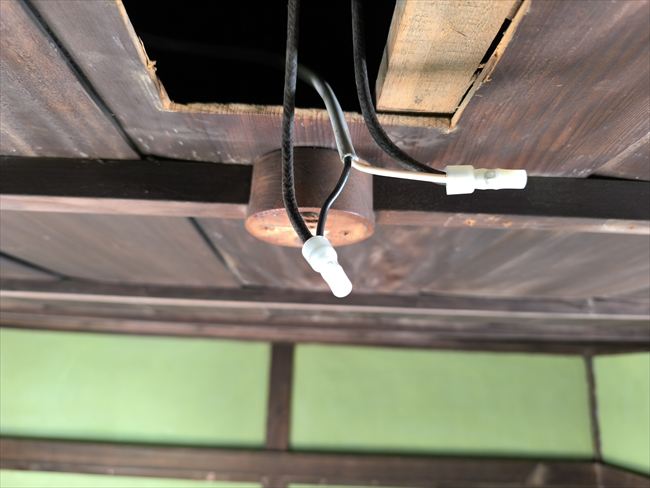

袋内コードの銅線が細く少しでも傷がつくと『ポキ』と折れるため慎重に作業を行い平型ケーブル(VVF)と閉端接続端子を使ってジョイントをします。

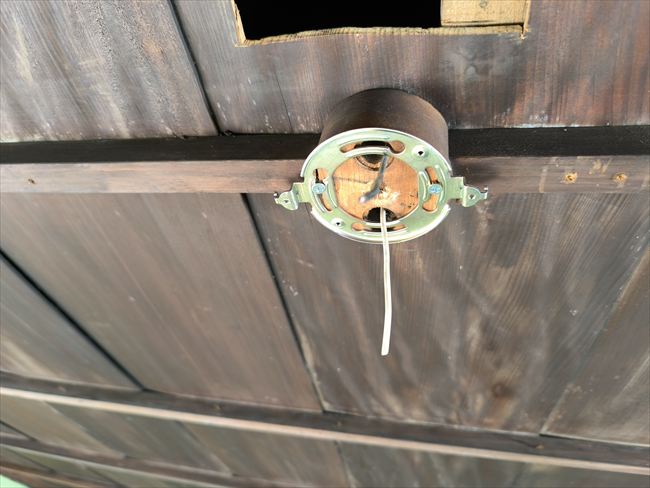

平型ケーブル(VVF)を左右に振り分け引掛ローゼットの金具を取り付けました。

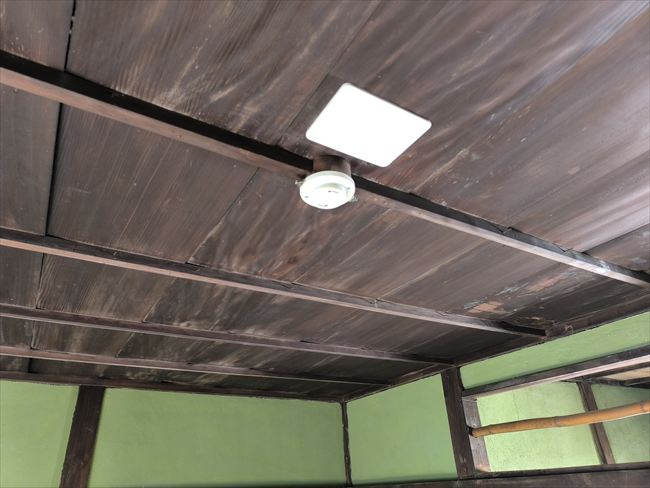

露出・埋込両用のフル引掛ローゼットを取り付け作業開口部はブランクカバーを使い蓋をして完了です。
