三菱VD-13ZF故障

浴室・トイレの2室換気を行う天井埋込形換気扇の取替工事で大阪府堺市堺区のお客様邸にお伺いしてきました。

古い換気扇を取外そうとユニットバスの点検口を開けるとトイレ側の吸込みアルミジャバラが点検口のど真ん中に配置されており、天井裏の懐も狭く少し手間取りましたが、なんとか無事に、二部屋換気用換気扇の取替工事を完了しました。

今更どうしようもありませんが、もう少し天井高さに余裕があれば無理な換気ダクトの配置をせず綺麗に収まっていたのではないかと思います。

施工地域:堺市堺区U様邸【賃貸マンション】
工事内容:浴室/トイレ2室用換気扇取替工事
故障品番:三菱 VD-13ZF(埋込寸法260mm角 適合パイプΦ100mm)
後継機種:三菱 VD-13ZF9 定価¥24,084円(税込)



三菱VD-13ZF故障

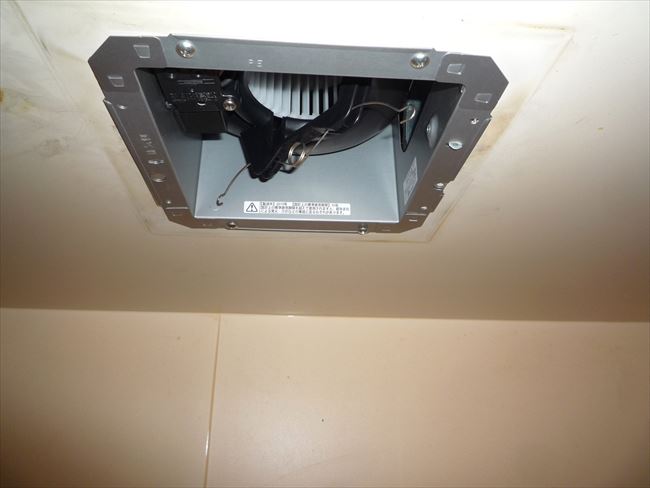

浴室側で故障している2室換気用換気扇の本体です。



換気ダクト不具合箇所(1)

ユニットバス点検口を開けると・・・なんと。。
点検口のど真ん中にトイレ側の吸込みジャバラが配置されています。
野球で例えるならストライクです!(笑)



換気ダクト不具合箇所(2)

奥がレンジフード用・手前がトイレ側吸込みのアルミジャバラです。
アルミジャバラを少し奥にずらしてから故障している換気扇の取外し作業を行ないます。



ダクト内部のホコリ

アルミジャバラ内部に黒い綿ホコリがたくさん堆積しており換気の妨げになっていたようです。



ダクト内部ホコリ掃除

溜まっていた綿ホコリを取除いたら浴槽がこんなになっちゃいましたが、工事完了後シャワーの水で綺麗に流し落としました。。



ダクト接続口

天井裏の懐が狭くダクトでゴチャゴチャです。
身体が・・身体が・・動かん。。。



ダクト接続口2箇所取付け

ダクト接続口を2箇所共、取替えます。



三菱VD-13ZF9取替後

電源を接続して天井埋込形換気扇本体を取替ました。



ルーバー取付け

換気扇ルーバーを取付けて終了です。
当店に、ご依頼いただき誠にありがとうございました。
