浴室・トイレ・脱衣所の換気を兼ねたカワック161-5520(3室用)の換気扇がまったく機能しなくなり普通の埋込換気扇のみに交換依頼いただいた工事内容です。
カワックがついている建物でよくあるのが、暖房機能はほどんど使わず換気扇だけ回しているパターンです。こちらのお客様も暖房は使わないけど浴室が乾かないので換気扇が無いと困るとおしゃっていました。
今ついているカワック161-5520(3室用)は暖房と換気だけでミスト機能が付帯している他の機種と比べて本体を取付ける埋込開口寸法が中途半端に小さく換気扇の選定に悩むことがあります。
例えば浴室換気だけだと開口寸法410mm×285mmの穴に開口寸法180mm角の換気扇でも十分機能し綺麗に収まりますが、3室用換気となると本体も断然大きくなります。
埋込開口が260mm角の三菱の換気扇だと取付けることは可能ですが、全体的なバランスが悪くなります。そこで今回は埋込開口225mm角で大風量の東芝 DVP-T14CLDPT(3部屋用)換気扇を選定し加工して取付けています。
エコサポートにご依頼下さり誠にありがとうございました。
施工地域：大阪市港区波除 K様邸【分譲マンション】
工事内容：温水式浴室暖房換気乾燥機カワックから埋込換気扇に交換工事
故障品番：大阪ガスカワック161-5520(3室用) コンパクトタイプ
(埋込開口寸法410mm×285mm)

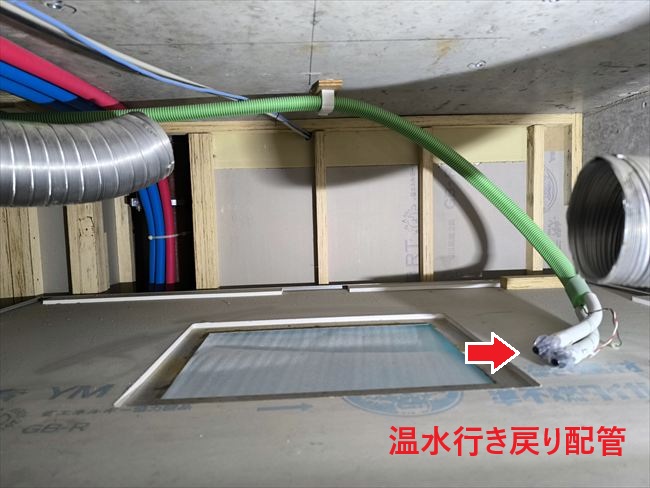

※ガス給湯器から温水行き戻り配管を事前に切り離されていることが工事条件になります。
交換機種：東芝 DVP-T14CLDPT 天井埋込換気扇(埋込寸法225mm角) 2～3部屋用
商品定価￥58,800円(税抜) ※工事費は別途です。

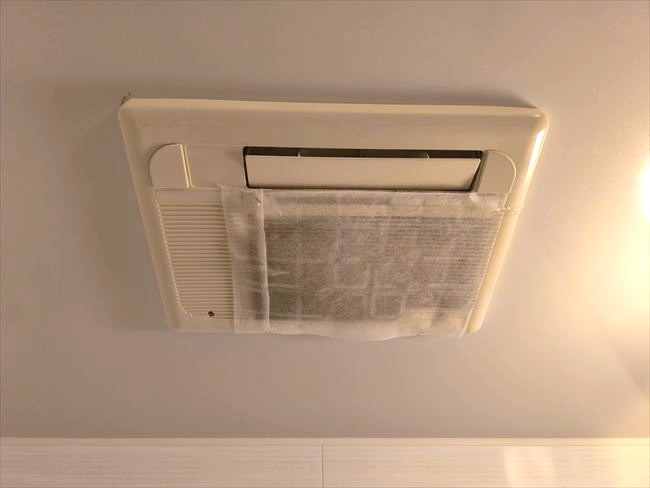

換気扇が動いていないカワック161-5520(3室用)です。暖房と換気扇だけのシンプルな構造のためミスト機能がついた機種に比べてコンパクトな寸法です。
左側面には排気ダクトと吸込みダクトを並列にした構造です。

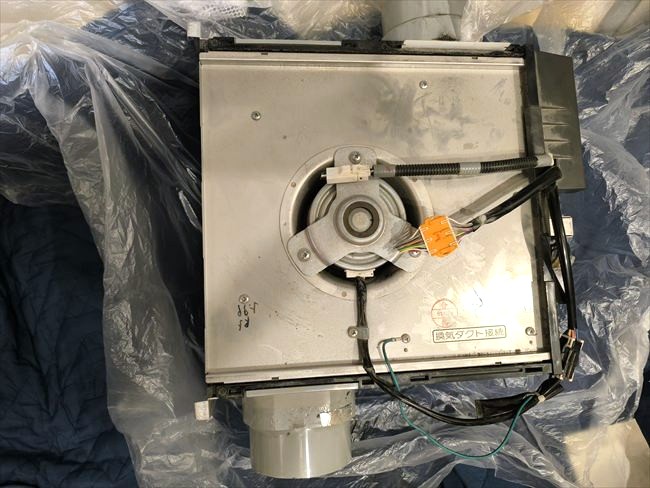

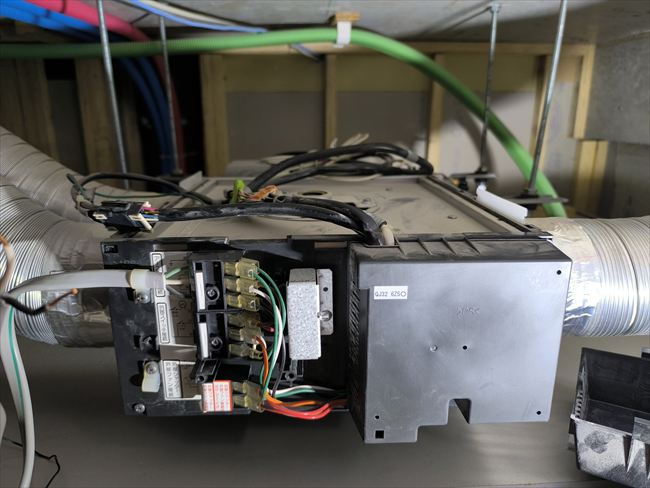

カワック161-5520(3室用)の本体ですが、通常の機種より小型で軽く撤去作業がいつもよりスムーズです。
カワックを撤去してダクト内部の清掃後、埋込開口の実寸を計測してからアクリルパネルを発注して届くまで約一週間ほどこの状態でお待ちいただいております。

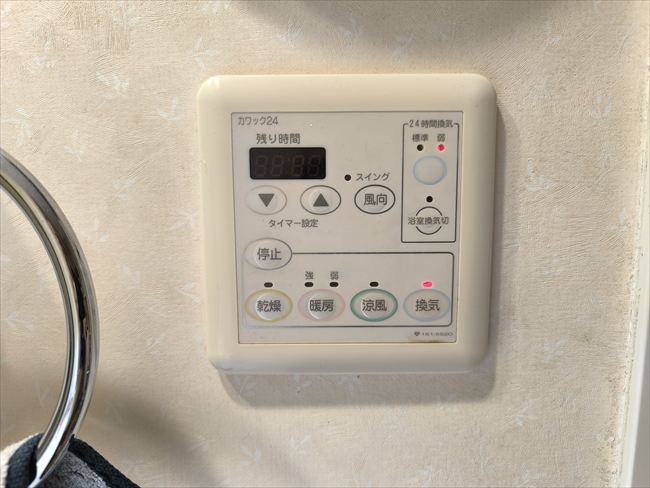

カワック161-5520のリモコンの撤去後の開口にブランクプレートに取替えます。

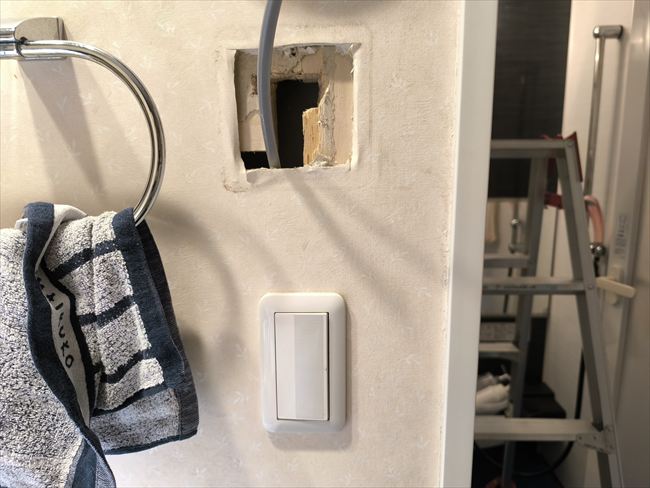

リモコンの開口から増設する換気スイッチの電線を入線します。
浴室照明と換気スイッチを同じモジュールに組み込みました。

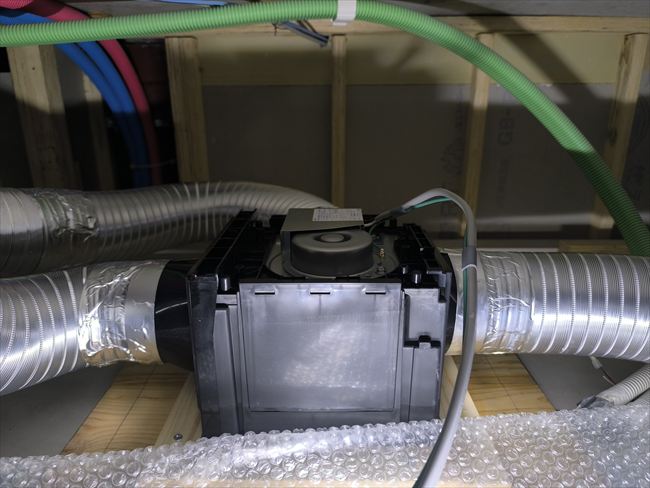

排気・トイレ・脱衣所の各ダクトを接続して電源接続します。

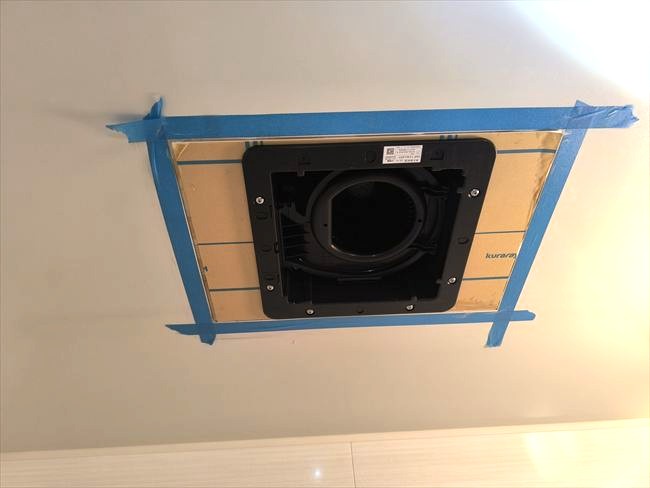

最終仕上げで周囲にコーキングを塗る準備です。

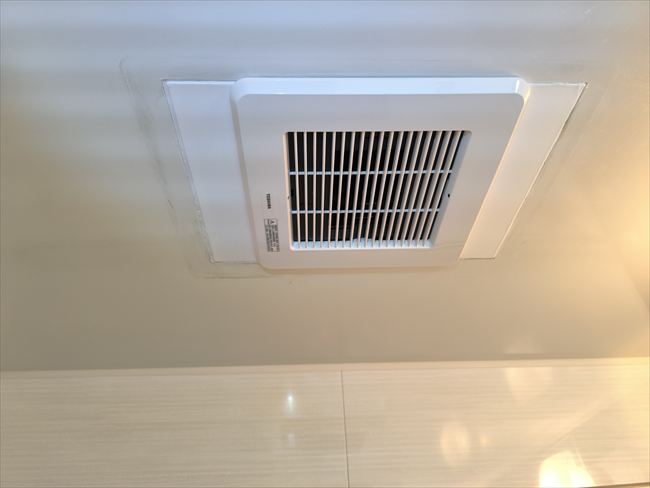

カワック161-5520の埋込開口寸法410mm×285mmと通常の機種より小型になっているため3部屋用の大風量で埋込寸法が他メーカーより小さい東芝DVP-T14CLDPT(埋込寸法225mm角)の機種を選定しています。

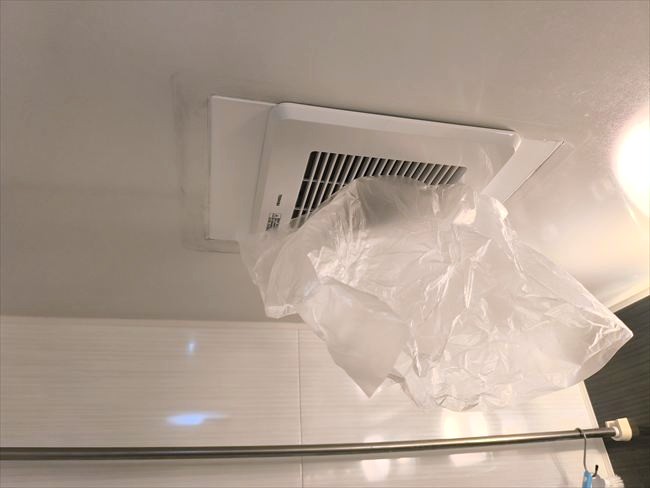

風量テストもご覧のようにバッチリです。。。
