大阪市立保育所の園児専用トイレに取付けられている埋込寸法395mm角で質量が7.7kgもある大型のダクト換気扇を交換する際に天井点検口が設けられていない事例になります。
他の部屋には要所要所に点検口が取付けられていますが、この園児専用トイレにだけ点検口がなくこれだけ大型のダクト換気扇でボルト吊りさせている状態での交換は不可能です。
おそらくダクト換気扇をボルト吊りしてから後から天井ボードを貼ったと思いますが、なぜ点検口が取付けられていなかったのかが疑問です。
まず、点検口を設けるため位置を決めて天井のボード開口をすると直上に太い配管が走っています。。。アチャ～いきなりの障害物に遭遇です。。。
太い配管をよけながらどうにか古いダクト換気扇本体は取出せましたが、ダクト接続口に巻かれているアルミテープまでは手が届かず埋込照明を外して作業スペースを確保することになりました。
アルミダクトの中はこれでもかというくらいホコリが山積みの状態です。ホコリまみれになりながら掃除機ですべて除去して新しいダクト換気扇に交換して作業完了です。
点検口が設けられていれば確認するのも容易ですが、今回は天井ボードを開口してからやっと全体が分かり途中いくつかのアクシデントを解決しながらダクト換気扇の取替えが終わり『ほっ』としています。
エコサポートにご依頼下さり誠にありがとうございました。
施工地域：大阪市西成区北津守 【大阪市立K保育所様】
工事内容：園児専用トイレ天井埋込換気扇交換及び450角天井点検口取付け
故障品番：三菱 VD-23ZB4（埋込寸法395mm角・適合パイプΦ150mm）
交換機種：三菱 VD-23ZB14 商品定価￥80,100円(税抜)
（埋込寸法395mm角・適合パイプΦ150mm・質量7.7kg）
ダクト専用天吊金具 三菱P-08TK3 部材定価￥2,800円(税抜)

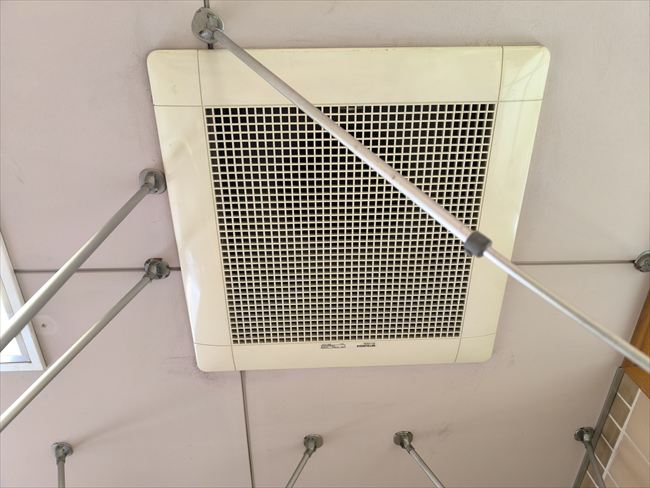

かなり前から動いていない園児専用トイレについているかなり大型の三菱VD-23ZB4ダクト換気扇です。周囲にたくさんの障害物があり見るからに大変な交換作業になりそうです。
かなり質量がある換気扇のためボルト吊りされていますが、交換時に必要な天井点検口がこの現場には設けられていません。

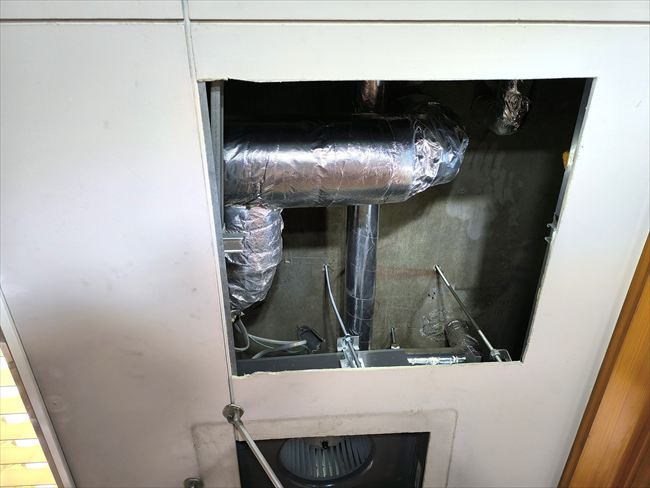

天井ボードを開口して点検口を取付けて換気扇の出し入れができるようにします。天井開口した直上に太い配管が通ってダクト接続口奥まで手が届かないというアクシデントが起こりました。。。

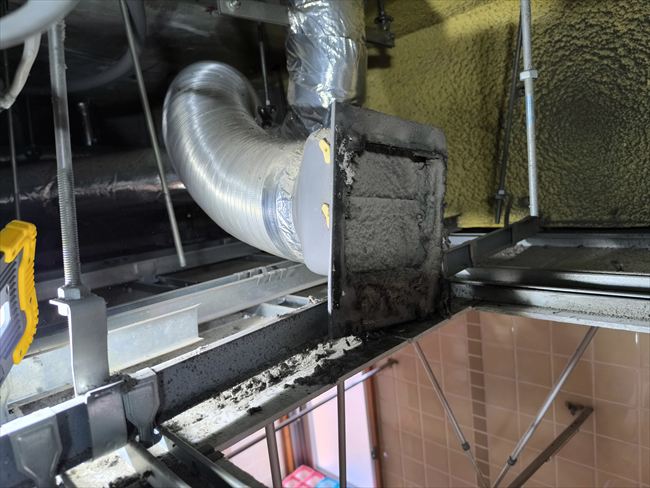

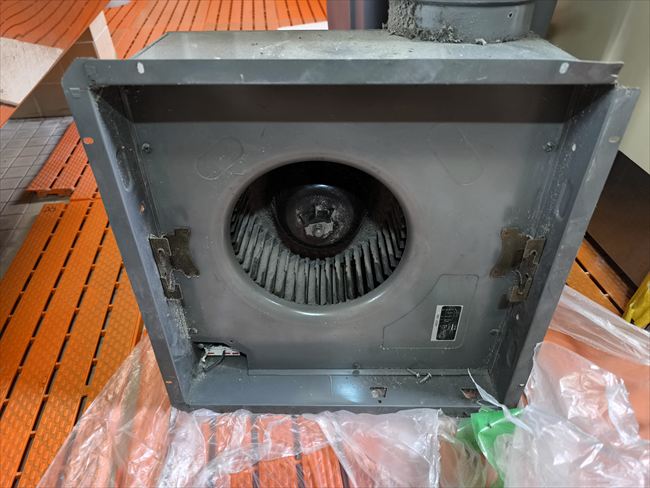

故障していた三菱VD-23ZB4ダクト換気扇を本体を撤去するとホコリが満載です。山盛りに積もっていたダクト内のホコリも掃除機を使って残さず除去しました。
埋込寸法395mm角で適合パイプ径がΦ150mmの換気扇となると質量も半端なく重たい機種です。

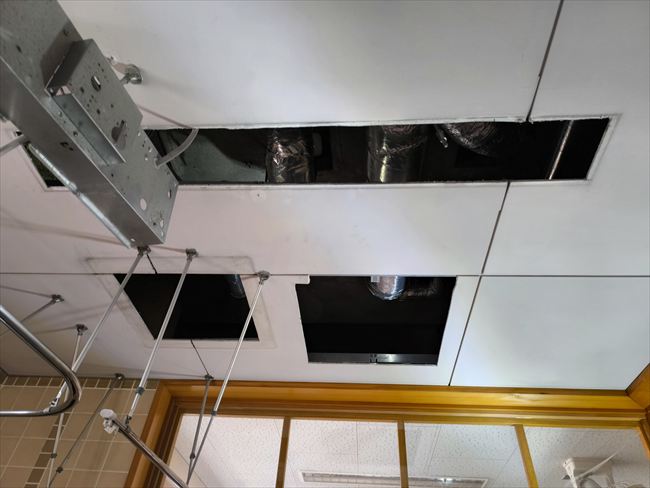

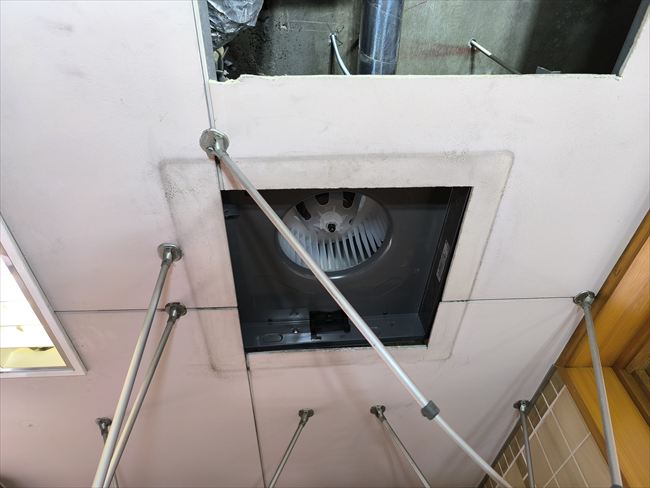

新たに開口した天井点検口から見えているのに手が届かないダクト接続口にアルミテープを巻くため埋込照明を外しての作業になります。

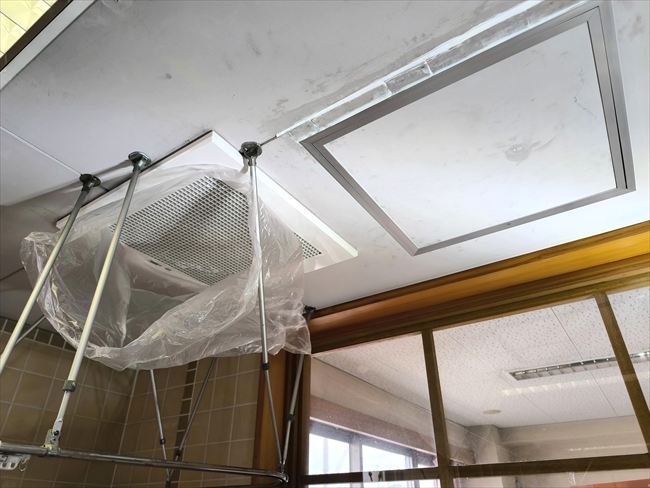

作業中アクシデントが起こりましたが、ダクト換気扇の三菱VD-23ZB14に交換したところです。
大型のダクト換気扇ともなると恐ろしいほど強力な吸込み風量です。これで園児君たちも安心に用を足せますよね(笑)
